Отвір для зенкерування

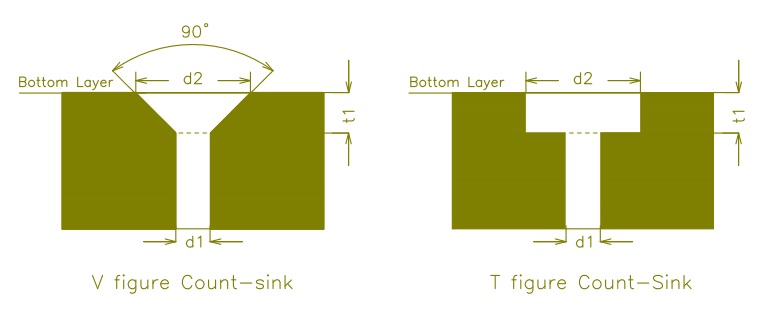

Отвір для зенкерування використовується на платі друкованої плати, яка занурює головку гвинта в ламінат друкованих плат. Так, щоб дошка виглядала чистою і рівною. Отвір для зенкеру, як правило, має два типи форм. V фігура Count-sink та T figure Count-Sink.

PCB Countersink hole | PCB manufactureing


Яку сторону отвору для зенкеру слід просвердлити? Як нижній шар?

  • Покритий отвір зенкеру чи не покритий?
  • Який діаметр отвору для зенкеру (d2)?
  • Що таке наскрізний діаметр отвору (d1)?
  • Яка глибина отвору для зенкера для заглиблення (t1)?
  • Який кут отвору для зенкеру (наприклад, 90 градусів чи інший)?

Countersink-hole-PCB | PCB manufacturing
PCB з отвором для зенкерування


Файл CAM отвору зенкера:


1. Редагування рівня маршрутизації:

Важливо знати глибину отвору для зенкерування, він буде просвердлений в шар, який потрібно обрізати міддю на внутрішньому та зовнішньому шарах для NPTH, і чи впливає це на електричні характеристики для PTH. Зазвичай при розрахунку глибини отвору для зенкеру також потрібно враховувати допуск на глибину.


Наприклад, отвір для зенкеру NPTH потрібно просвердлити від верхнього шару до четвертого шару, тоді L1-L4 повинен відповідати отвору для зенкерування без витоку міді та ріжучої міді, щоб зробити внутрішній та зовнішній шар. Такі, як діаметр отвору 4,5 мм, внутрішній шар не пропускає мідь із ріжучою міддю 0,2 мм, так що внутрішній отвір, що відповідає загальному розміру ріжучої міді, повинен бути 4,9 мм.


2. Редагування шару припою

Якщо це NPTH, зварювальне вікно повинно відкриватися принаймні відповідно до отвору NPTH, що відповідає отвору для зенкерування. Якщо це PTH, зварювальне вікно слід правильно відкрити відповідно до зовнішнього шару отвору для зенкерування. Якщо замовник не проектує вікно маски, необхідно підтвердити нормальне відкриття вікна відповідно до зварювальної подушки.


Наприклад, отвір для зенкерування NPTH 4,5 мм слід просвердлити з верхнього шару, якщо звичайне вікно опору зварного отвору NPTH більше, ніж отвір на 3 міліметра, тоді відповідне вікно опору зварного опору верхнього шару зенкера становить 4,5 мм + 0,15 мм = 4,65 мм


3. Повідомлення про вихід файлів із зенкерами

Коли отвір для зенкеру просвердлено в нижньому шарі, вихід свердловини повинен бути дзеркальним.


4. Інструкція процесу

Отвір для зенкерування PTH зазвичай роблять після стандартного свердління.

Отвір для зенкерування NPTH зазвичай розміщують перед процесом фрезерування.
